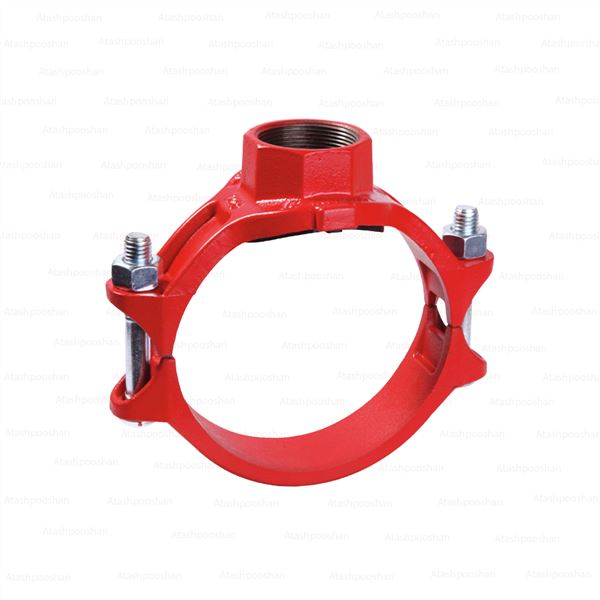

سه‌راهی مکانیکی گروود "1/5×"4 MEIDE مدل 3JS

کد محصول: 0

_سه‌راهی مکانیکی شیاردار MECH مدل 3JS ساخت چین.

_اتصال مستقیم لوله انشعاب به خط لوله مرکزی (بدون هزینه انشعاب جدید).

_ایده آل برای سیستم‌های آب‌رسانی آتش‌نشانی فشار متوسط (300 psi).

_خروجی رزوه‌دار سایز "½/1 و کوپلینگ گروود سایز "4.

_مورد تأیید سازمان آتش‌نشانی تهران و دارای استانداردهای بین‌المللی UL ،LPCB ،FM و Vds.

درباره سازنده
MEIDE GROUP یک گروه صنعتی چینی با برند تجاری MECH است که در سال 1961 تأسیس‌ شده و در زمینه‌ی تولید تجهیزات سیستم‌های اطفای حریق اتوماتیک فعالیت دارد.

درباره محصول
سه‌راهی مکانیکی شیاردار (GROOVED MECHANICAL TEE) بخشی از اتصالات آتش‌نشانی گروود است که به‌منظور اتصال یک خط لوله جدید به خط لوله مرکزی در سیستم اطفای حریق اسپرینکلر مورد استفاده قرار می‌گیرد.

سه‌راهی مکانیکی 3JS یک اتصال گروود با خروجی رزوه دار است که مطابق با استانداردهای ISO6182 ،AWWA C606 ،GB 5135.11 طراحی شده و دارای گواهی‌های متعدد بین‌المللی از جمله UL LPCB ،FM و Vds می‌باشد.

بدنه سه‌راهی از چدن داکتیل محکم با پوشش اپوکسی قرمز پوشانده شده و فشار کاری آن 21 بار (300 psi) می‌باشد. این سه‌راهی برای سیستم‌های آب‌رسانی، آتش‌نشانی و تهویه مطبوع فشار متوسط مناسب است و با لوله‌های فولاد نَورد بدون درز مطابق با استاندارد ASME B36.10 ،ASTM A53-A53M ،ISO 4200 ،GB/T 21835 سازگاری دارد.

عملکرد سه‌راهی مکانیکی میده به‌این‌صورت است که به‌جای ایجاد یک خط لوله مجزا، با ایجاد یک سوراخ در خط لوله مرکزی از آن یک انشعاب گرفته می‌شود (مطابق با استانداردهای مربوطه)؛ به‌این شکل خط لوله جدید از طریق سه‌راهی مکانیکی به خط لوله مرکزی وصل می‌شود. نیروی مکانیکی پیچ و مهره‌ها در کنار واشر مقاوم و منعطف EPDM سبب شده که سه‌راهی در فشارهای کاری بالا ثابت مانده و اتصال ایجاد شده از یک آب‌بندی محکم برخوردار باشد. این مکانیسم ضرورت ایجاد یک خط لوله جدید را رفع کرده و هزینه‌های تعمیر و نگهداری سیستم را کاهش می‌دهد.

برای مشاهده مشخصات فنی محصول، بخش اطلاعات تکمیلی را مطالعه کنید.
تماس با آتش پوشان جهت دریافت مشاوره و خرید محصول

عنوان	شرح
مدل	3JS
سازنده	MEIDE
ساخت	چین
کاربرد	انشعاب‌گیری در سیستم اطفای حریق اتوماتیک اسپرینکلر
نوع خروجی	رزوه دار
نوع لوله	لوله فولادی نَورد بدون درز (ASME B36.10, ASTM A53-A53M, ISO 4200, GB/T 21835)
سایز کوپلینگ گروود	"114.3mm/ 4
فشار کاری	PSI300 / 2.07 Mpa
محدوده دمایی	℃180+__℃20-
متریال	بدنه: چدن داکتیل (استاندارد ASTM A536 Gr. 65-45-12) پوشش: اپوکسی قرمز RAL3000 واشر آب‌بندی: EPDM (34 ℃-+110℃) پیچ و مهره: فولاد کربنی آبکاری کروم (استاندارد ASTM A183)
استانداردها	ISO6182, AWWA C606, GB 5135.11(استاندارد طراحی) ASME B36.10, ASTM A53-A53M, ISO 4200 (استاندارد اتصال) UL LPCB, FM و Vds
سایز خروجی رزوه‌دار	"½/48.3mm/ 1
