شیر پروانه‌ای آتش‌نشانی APC

کد محصول: 0

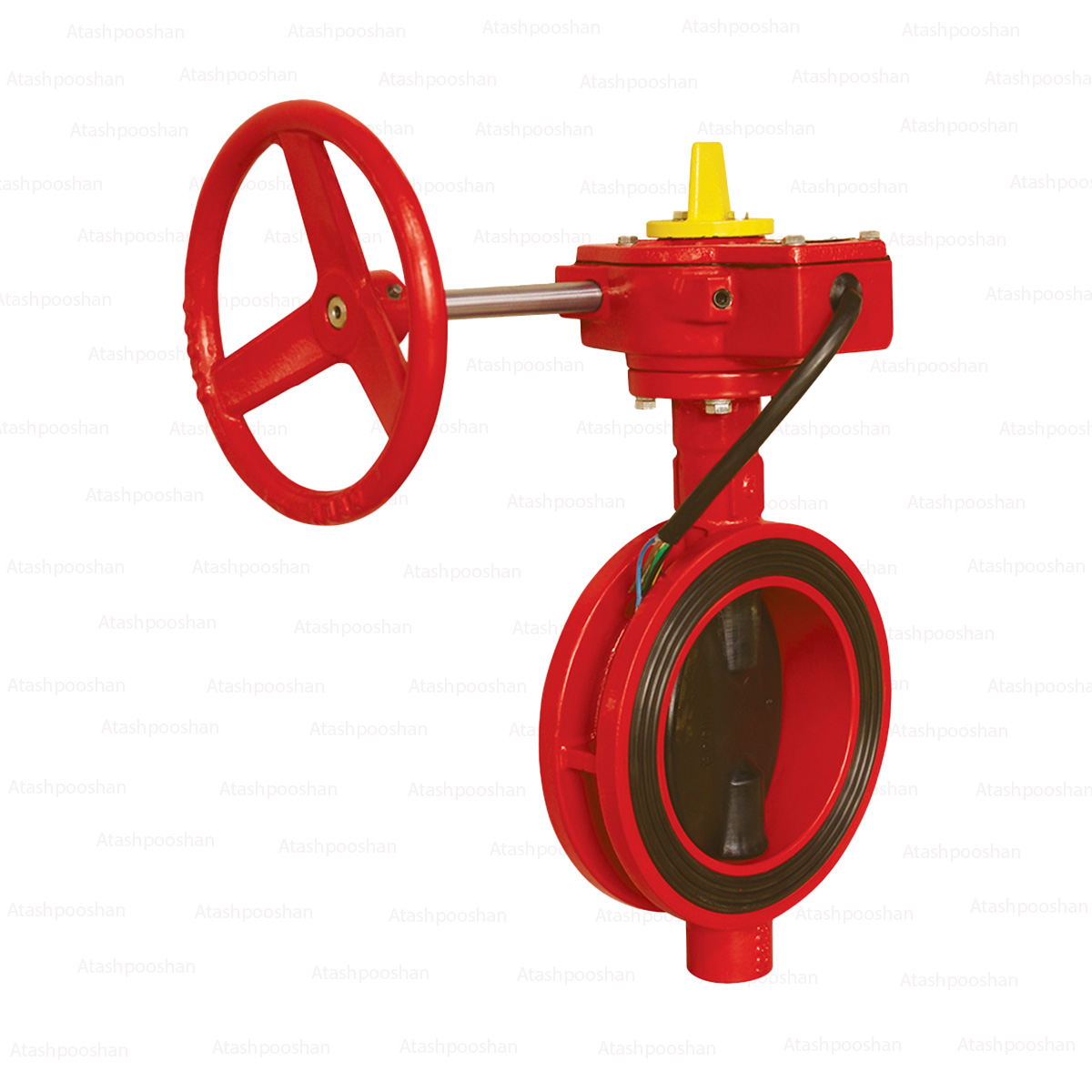

شیر قطع کن پروانه ای مدل WD-371X محصولی از کمپانی چینی APC

_ دارای تاییدیه های UL, ULC و FM.

_از نوع ویفری با عملکرد گیربکسی.

_ قابل ارائه در انواع سایزهای "2، "2.5، "3، "4 ، "5، "6 و "8 اینچ.

_کنترل جریان آب در خط اسپرینکلر سیستم های اطفای حریق اتوماتیک تر.

_ قابل نصب در ابتدای خط اسپرینکلر و زون اسمبلی.

_دارای نشانگر وضعیت باز و بسته بودن شیر.

_دارای خروجی سیگنال و قابلیت اتصال به پنل اعلام حریق.

درباره سازنده
کمپانی چینی Ningjin APC INDUSTRIES که به عنوان APC شناخته می‌شود؛ درسال 1999 تاسیس شده و در زمینه تولید انواع شیرهای هیدارنت آتش‌نشانی و کنترل وَلو زون اسمبلی فعالیت دارد. کلیه محصولات این شرکت دارای گواهی ایمنی و تاییدیه‌های بین‌المللی متعددی از جمله UL، ULC Listed ، FM ،TUV، DNV، Bureau Veritas و ISO 9001 هستند.

درباره محصول
شیر پروانه‌ای مدل WD-371X از نوع شیرهای پروانه‌ای ویفری ( Wafer Butterfly Valve) با عملکرد گیربکسی (Gear type) است که دارای نشانگر و خروجی سیگنال است. این شیرها در ابتدای خط اسپرینکلر (ابتدای زون هر ناحیه) نصب می‌شوند.

عملکرد شیرهای پروانه‌ای (باترفلای وَلو) به این صورت است که از آنها در سیستم‌های اطفای حریق (زون اسمبلی) برای کنترل جریان آب و کاهش ضربات قوچ استفاده می‌شود. دیسک چرخشی شیر دارای یک میله مرکزیست که دیسک را می‌چرخاند؛ فشار آب پس از عبور از شیر اُفت میکند و اینگونه جریان آب تنظیم می‌شود. درصورتیکه شیر بسته شود، یک سیگنال خطا برای پنل کنترل ارسال می‌شود و شیر باید به صورت دستی باز شود. همچنین در این شیرها یک نشانگر وجود دارد که از طریق آن می‌توان از باز و بسته بودن شیر مطلع شد.

شیرهای قطع کن پروانه‌ای برحسب نوعشان، نحوه نصب متفاوتی دارند. در شیرهای پروانه‌ای ویفری، شیر بین فلنج‌های لوله قرار گرفته و پیچ‌های فلنج، بدنه شیر را در برمی‌گیرند.

شیرهای ویفری از رایج‌ترین نوع شیرهای پروانه‌ای نسبت به شیرهای لاگی و فلنجی هستند و اعموما این شیرها را به عنوان شیر پروانه‌ای به شکل معمولش می‌شناسند.

برای اطلاع از مشخصات فنی محصول، بخش اطلاعات تکمیلی را مشاهده کنید.

تماس با آتش پوشان جهت دریافت مشاوره و خرید محصول

عنوان	شرح
مدل	WD-371X
برند	APC
فشار کاری	300PSI (21 Bars)
محدوده دمایی	-20°C ~ 110°C (-4°F ~ 230°F)
متریال	_گیربکس سیگنال: آلومینیوم کامپوزیت _روکش نهایی اتصالات: پلیمر EPDM _ مهره آب بندی شفت ها(بالا و پایین): فولاد کربن _ شفت ها (بالا و پایین): فولاد نورد گرم SS416 _دیسک: آلومینیوم کامپوزیت+ EPDM _ بدنه: آلومینیوم کامپوزیت _ مهر و موم شفت: پلیمر EPDM
سایزها	2"، 2.5"، 3"، 4" ،5"، 6" و 8"
استانداردها	_ تاییدیه های UL, ULC و FM _ استاندارد ASME B16.1 _ کوپلینگ فلنجی با استاندارد ISO 5211 _ تست استاندارد API 598 _ طراحی مطابق با استاندارد API 609
