شیلنگ‌های آتش‌نشانی: استانداردها، ساختار مواد، کاربردها و پروتکل‌های صیانت از تجهیزات
تجهیزات انتقال جریان در عملیات‌های اطفای حریق، که در اصطلاح فنی شیلنگ‌های آتش‌ نشانی نامیده می‌شوند، به عنوان یکی از حیاتی‌ ترین اجزای زنجیره ایمنی و نجات شناخته می‌شوند. این ابزارها از شکل ابتدایی خود که شامل نوارهای چرمی پرچ‌ شده در قرن هجدهم بود، به سیستم‌های پیچیده پلیمری و نساجی تکامل یافته‌اند که قادر به تحمل فشارهای هیدرواستاتیکی و شرایط محیطی فوق‌ العاده سخت هستند. درک دقیق از این تجهیزات نیازمند بررسی چند بعدی شامل علم مواد، هیدرولیک، استانداردهای بین‌ المللی و تاکتیک‌های عملیاتی است. این گزارش با هدف ارائه یک مرجع کامل برای متخصصان ایمنی، مهندسان حریق و فرماندهان عملیاتی، به کالبدشکافی انواع شیلنگ‌ها، الزامات استانداردهای مرجع همچون NFPA و EN و رویکردهای نوین در نگهداری و هوشمندسازی آن‌ها می‌پردازد.

فصل اول: کالبد شکافی ساختاری و متالورژی نرم الیاف
ساختار یک شیلنگ آتش‌نشانی مدرن فراتر از یک لوله انتقال آب ساده است. این تجهیزات محصولی از مهندسی دقیق نساجی و شیمی پلیمر هستند. هر شیلنگ به طور کلی از دو بخش اصلی تشکیل شده است: لایه تقویت‌ کننده خارجی (Jacket) و لایه داخلی (Liner)

مهندسی لایه تقویت‌کننده (Jacket)
لایه خارجی یا ژاکت وظیفه تحمل تنش‌های کششی ناشی از فشار داخلی آب و همچنین محافظت از بدنه در برابر سایش، بریدگی و حرارت را بر عهده دارد. در گذشته از الیاف طبیعی مانند پنبه استفاده می‌شد، اما به دلیل تمایل پنبه به جذب رطوبت و فساد تدریجی (کپک‌زدگی)، امروزه الیاف مصنوعی جایگزین شده‌اند.

۱. ساختار تک‌ لایه (Single Jacket)
این شیلنگ‌ها از یک لایه بافته شده تشکیل شده‌اند و به دلیل وزن بسیار کم و انعطاف‌پذیری بالا، برای کاربردهایی که حمل دستی طولانی‌ مدت مد نظر است (مانند جنگلداری) یا در محیط‌هایی که استفاده از شیلنگ بسیار نادر است (مانند جعبه‌های آتش‌نشانی ساختمان‌ها) استفاده می‌شوند.

۲. ساختار دو طبقه یا دو لایه (Double Jacket)
این طراحی شامل دو لایه بافته شده مجزا است که لایه دومی به عنوان محافظ فیزیکی برای لایه اول عمل می‌کند. این ساختار برای عملیات‌های شهری سنگین و محیط‌های صنعتی که دارای سطوح زبر و برنده هستند، الزامی است زیرا مقاومت در برابر فشار و سایش را به شدت افزایش می‌دهد.

۳. الیاف پلیمری
الیاف پلی‌ استر و نایلون به دلیل استحکام کششی فوق‌ العاده و مقاومت در برابر پیری ناشی از اشعه ماوراء بنفش (UV)، استانداردهای فعلی صنعت را تشکیل می‌دهند.

شیمی لایه‌های داخلی (Liner)
لایه داخلی باید سطحی کاملاً صاف (به منظور کاهش افت اصطکاکی) و غیر قابل نفوذ فراهم کند. انتخاب ماده در این بخش تعیین‌کننده طول عمر و کارایی هیدرولیکی شیلنگ است.

تحلیل‌های فنی نشان می‌دهند که لاستیک EPDM به دلیل پیوند مولکولی قوی با ژاکت در فرآیند ولکانیزاسیون، پدیده جدایش لایه (Delamination) را به حداقل می‌رساند. در مقابل، پلی‌ اورتان به دلیل سبکی، در بسته‌های شیلنگ که آتش‌نشانان باید به طبقات بالای ساختمان‌های بلند حمل کنند، ترجیح داده می‌شود.

فناوری اکستروژن از میان بافت (Through-the-weave)
در شیلنگ‌های صنعتی سنگین، از روشی استفاده می‌شود که در آن ژاکت نساجی کاملا در یک ماتریکس از لاستیک نیتریل یا متریال مشابه غوطه‌ور و اشباع می‌شود. این فرآیند منجر به تولید شیلنگی می‌شود که لایه داخلی و خارجی آن عملاً یکپارچه هستند. این نوع ساختار نه تنها مقاومت شیمیایی در برابر روغن‌ها و سوخت‌ها را فراهم می‌کند، بلکه خشک کردن پس استفاده را نیز از بین می‌برد، زیرا آب راهی برای نفوذ به بافت نساجی ندارد.

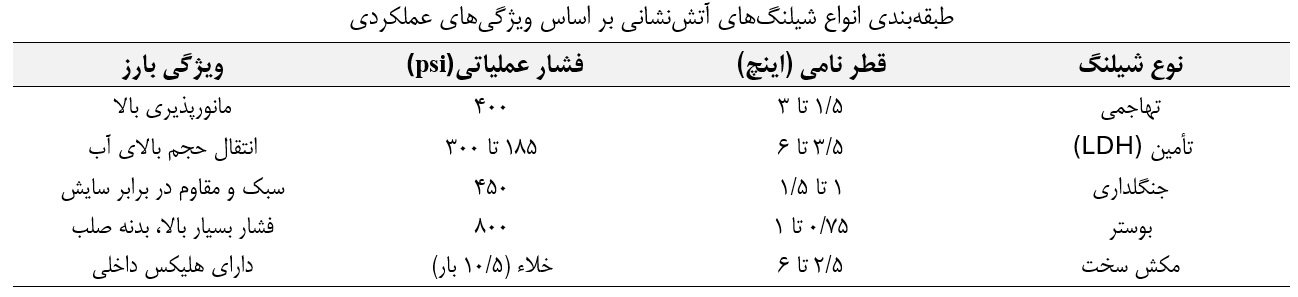

فصل دوم: طبقه‌بندی عملکردی بر اساس تاکتیک‌های اطفای حریق
شیلنگ‌های آتش‌نشانی بر اساس دبی مورد نیاز، فشار عملیاتی و ماهیت منبع تأمین آب به دسته‌های مختلفی تقسیم می‌شوند که هر یک الزامات طراحی خاص خود را دارند.

۱. شیلنگ‌های تهاجمی (Attack Hoses)
شیلنگ تهاجمی ابزار اصلی خط مقدم برای مبارزه با شعله‌های مستقیم است. این شیلنگ‌ها معمولاً در قطرهای ۳۸ میلی‌متر (۱.۵ اینچ) تا ۷۶ میلی‌متر (۳ اینچ) تولید می‌شوند. فشار طراحی این تجهیزات برای تحمل فشارهای کاری تا ۴۰۰ psi (حدود ۲۷.۶ بار) تنظیم شده است تا بتوانند برد و قدرت نفوذ لازم را به جریان آب بدهند. انعطاف‌پذیری در این شیلنگ‌ها به اندازه مقاومت اهمیت دارد، زیرا آتش‌نشان باید بتواند آن‌ها را در راهروهای تنگ و زوایای تند ساختمان‌ها جابه‌جا کند.

۲. شیلنگ‌های تامین و امداد (Supply and Relay Hoses)
این شیلنگ‌ها که با نام شیلنگ‌های قطر بزرگ (LDH) شناخته می‌شوند، شریان‌های انتقال آب از هیدرانت به خودروی پمپ هستند. قطر آن‌ها از ۸۹ میلی‌متر (۳.۵ اینچ) تا ۱۵۲ میلی‌متر (۶ اینچ) متغیر است. هدف اصلی در طراحی این شیلنگ‌ها، انتقال بیشترین حجم آب با کمترین افت فشار است. با توجه به قطر زیاد، این شیلنگ‌ها برای فشارهای کاری پایین‌تر (معمولاً بین ۱۸۵ تا ۳۰۰ psi) طراحی شده‌اند.

۳. شیلنگ‌های جنگلداری و اراضی طبیعی (Forestry Hoses)
در اطفای حریق جنگل‌ها، عامل وزن و مقاومت در برابر سایش ناشی از سنگ‌ها و بوته‌ها تعیین‌کننده است. شیلنگ‌های جنگلداری در قطرهای ۲۵ میلی‌متر (۱ اینچ) و ۳۸ میلی‌متر (۱.۵ اینچ) تولید می‌شوند.

شیلنگ‌های تراوا (Percolating)
این شیلنگ‌ها اجازه می‌دهند مقدار بسیار اندکی آب به سطح خارجی نفوذ کند. این پدیده "تعریق" باعث می‌شود بدنه شیلنگ در برابر ذرات داغ و زغال‌های موجود در مسیر جنگلی خنک بماند و از سوختن ژاکت جلوگیری شود.

شیلنگ‌های ناپذیر (Non-percolating)
این مدل‌ها دارای لایه داخلی کاملا ضد آب هستند و برای انتقال مستقیم آب بدون هدر رفت استفاده می‌شوند.

۴. شیلنگ‌های مکش (Suction Hoses)
شیلنگ‌های مکش برخلاف سایر انواع، برای کار در شرایط فشار منفی (خلاء) مهندسی شده‌اند.

مکش سخت (Hard Suction)
این شیلنگ‌ها دارای یک فنر فولادی یا پلاستیکی داخلی (Helix) هستند که از فروپاشی دیواره شیلنگ در هنگام مکش آب از رودخانه‌ها یا استخرها جلوگیری می‌کند. این شیلنگ‌ها باید بتوانند تا ۱۰.۵ بار فشار محیطی را در شرایط خلاء تحمل کنند.

مکش نرم (Soft Suction)
این‌ها در واقع طول‌های کوتاهی از شیلنگ‌های تخت هستند که برای اتصال ورودی پمپ به هیدرانت‌های تحت فشار شهری استفاده می‌شوند و فاقد تقویت‌کننده ضد فروپاشی هستند.

فصل سوم: چارچوب استانداردهای NFPA و تحولات ۲۰۲۴
استاندارد NFPA 1961 که اکنون تحت چتر استاندارد تجمیعی NFPA 1960 قرار گرفته است، مرجع نهایی برای طراحی و ساخت شیلنگ‌های آتش‌نشانی است. تغییرات اعمال شده در نسخه‌های اخیر، نشان‌دهنده رویکرد علمی‌تر به موضوع هیدرولیک و ایمنی است.

الزامات جدید قطر داخلی و خارجی
یکی از مهم‌ترین به‌ روز رسانی‌ها در استاندارد NFPA 1961 (نسخه ۲۰۲۴)، تعیین محدودیت‌های سخت‌گیرانه برای ابعاد فیزیکی شیلنگ در حالت خشک و تحت فشار است.
دقت در قطر داخلی (ID) برای شیلنگ‌های تهاجمی، قطر داخلی واقعی نباید بیش از ۳/۱۶ اینچ از قطر نامی فراتر رود. برای مثال، یک شیلنگ ۱.۷۵ اینچی نباید قطری بیش از ۱.۹۳ اینچ داشته باشد. این دقت برای تضمین صحت محاسبات دبی و فشار در نازل‌ها حیاتی است.

انتشار داده‌های شارژ شده: تولیدکنندگان اکنون ملزم هستند قطر داخلی و خارجی شیلنگ را در فشارهای ۵۰ psi و ۱۵۰ psi به صورت عمومی منتشر کنند. دانستن قطر خارجی در حالت شارژ شده (Charged OD) به آتش‌نشانان کمک می‌کند تا درک بهتری از ارگونومی و نحوه در دست گرفتن شیلنگ در فشارهای عملیاتی داشته باشند.

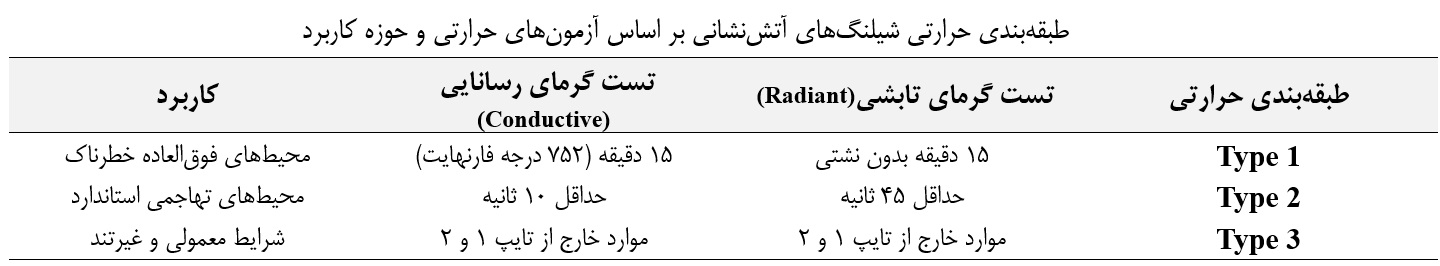

تست گرمای تابشی و رسانایی (UL 19)
به دلیل حوادث متعددی که در آن شیلنگ‌های آتش‌نشانی در حین نفوذ به ساختمان‌های دچار حریق "سوخته" و از کار افتاده‌اند، استاندارد جدید الزامات مقاومت حرارتی را تشدید کرده است. شیلنگ‌های تهاجمی باید مطابق با استاندارد UL 19 تست شوند تا "تایپ" مقاومت حرارتی آن‌ها مشخص گردد.

این طبقه‌بندی به سازمان‌های آتش‌نشانی اجازه می‌دهد بر اساس مدل ریسک محیط‌های خود، شیلنگ‌هایی با سطح مقاومت حرارتی مناسب خریداری کنند.

فصل چهارم: استانداردهای اروپایی و طبقه‌بندی EN
در اروپا، رویکرد به شیلنگ‌های آتش‌نشانی تحت استانداردهای CEN (کمیته استانداردسازی اروپا) مدیریت می‌شود. تفاوت اصلی استانداردهای اروپایی در تفکیک دقیق میان سیستم‌های ثابت و متحرک است.

شیلنگ‌های سیستم‌های ثابت (EN 14540 و EN 694)

1. EN 14540
این استاندارد مختص شیلنگ‌های تخت برای سیستم‌های ثابت (مانند جعبه‌های آتش‌نشانی در آپارتمان‌ها) است. این شیلنگ‌ها برای فشار کاری حداکثر ۱.۵ مگاپاسکال طراحی شده‌اند و باید در بازه دمایی ۳۰- تا ۶۰+ درجه سانتی‌گراد عملکرد خود را حفظ کنند.

2. EN 694
این استاندارد به شیلنگ‌های نیمه‌صلب (Semi-rigid) می‌پردازد که بر روی قرقره‌های آتش‌نشانی نصب می‌شوند. این شیلنگ‌ها باید به گونه‌ای مهندسی شوند که حتی پس از سال‌ها عدم استفاده بر روی قرقره، لایه داخلی آن‌ها به هم نچسبد و مقطع دایره‌ای خود را حفظ کند.

شیلنگ‌های خودرویی (EN 1947)
استاندارد EN 1947 شیلنگ‌های تحویل آب که بر روی خودروهای آتش‌نشانی حمل می‌شوند را پوشش می‌دهد. این شیلنگ‌ها به دو دسته کلی تقسیم می‌شوند:
۱. Category I: شیلنگ‌های فشار معمولی (تا ۱.۵ مگاپاسکال).
۲. Category II: شیلنگ‌های فشار بالا (تا ۴.۰ مگاپاسکال) که برای عملیات‌های تهاجمی با فشار بالا استفاده می‌شوند.

فصل پنجم: سیستم‌های اتصال و کوپلینگ‌های بین‌المللی
کوپلینگ‌ها به عنوان رابط‌های سخت‌افزاری، نقش حیاتی در ایجاد خطوط ممتد انتقال آب ایفا می‌کنند. تضاد در استانداردهای کوپلینگ یکی از بزرگترین موانع در عملیات‌های مشترک بین‌المللی است.

سیستم‌های رزوه‌ای: NST و NPSH
در آمریکای شمالی، استاندارد NH یا NST (National Standard Thread) حاکم است. این کوپلینگ‌ها دارای جنسیت (نر و ماده) هستند و آب‌بندی در آن‌ها از طریق فشردن یک واشر لاستیکی تخت در برابر پیشانی کوپلینگ نر انجام می‌شود. رزوه در این سیستم صرفاً نقش مکانیکی برای نگه داشتن دو قطعه را دارد و مستقیماً آب‌بندی نمی‌کند.

سیستم‌های متقارن Storz و Instantaneous
این سیستم‌ها که با نام "بدون جنسیت" (Sexless) نیز شناخته می‌شوند، سرعت عملیاتی را به شدت افزایش می‌دهند.

کوپلینگ استورز (Storz):
این سیستم که در آلمان ابداع شده، از دو گیره متقارن استفاده می‌کند که با یک چهارم چرخش قفل می‌شوند. به دلیل سهولت در اتصال و عدم نیاز به بررسی جهت شیلنگ، استورز به استاندارد جهانی برای شیلنگ‌های قطر بزرگ تبدیل شده است.

کوپلینگ آنی بریتانیایی (BS 336)
این سیستم از دو بازوی فنری برای قفل کردن بخش نر در داخل بخش مادگی استفاده می‌کند. این کوپلینگ در بریتانیا، هند و ایرلند استاندارد ملی است.

متالورژی کوپلینگ‌ها
انتخاب متریال کوپلینگ بر اساس محیط عملیاتی متفاوت است:
آلومینیوم فورج شده: سبک و مقاوم در برابر ضربه؛ استاندارد اکثر سازمان‌های آتش‌نشانی شهری.
برنج: بسیار مقاوم در برابر خوردگی؛ ایده‌آل برای محیط‌های دریایی و کشتی‌ها.
فولاد ضد زنگ: مقاومت شیمیایی بالا؛ مورد استفاده در صنایع پتروشیمی.

فصل ششم: پروتکل‌های جامع نگهداری، بازرسی و تست فشار
استاندارد NFPA 1962 مرجع اصلی برای صیانت از سلامت شیلنگ‌ها پس از خروج از کارخانه است. عدم رعایت این پروتکل‌ها می‌تواند منجر به حوادث مرگباری همچون ترکیدن شیلنگ در زیر فشار شود.

۱. بازرسی فیزیکی (Visual Inspection)
بازرسی باید پس از هر بار استفاده انجام شود و شامل موارد زیر باشد:
1. ژاکت: بررسی برای سایش‌های شدید، سوختگی‌های نقطه‌ای یا تغییر رنگ ناشی از تماس با اسیدها و روغن‌ها.
2. کوپلینگ‌ها: اطمینان از چرخش آزادانه بخش متحرک (Swivel)، سلامت رزوه‌ها و عدم وجود دفرمگی فیزیکی.
3. لایه داخلی: بررسی انتهای شیلنگ با چراغ قوه برای یافتن علائم جدایش لایه (Delamination). در صورت مشاهده هرگونه حباب یا برآمدگی در لایه داخلی، شیلنگ باید بلافاصله از خدمت خارج و معدوم گردد.

۲. سرویس تست سالانه (Service Testing)
تمامی شیلنگ‌های موجود در انبار یا روی خودروها باید حداقل یک بار در سال تحت تست هیدرواستاتیک قرار گیرند.

فشارهای تست: شیلنگ‌های تهاجمی باید حداقل تا ۳۰۰ psi و شیلنگ‌های تأمین تا ۲۰۰ psi تحت فشار قرار گیرند.

ایمنی تست: شیلنگ‌ها باید به صورت مستقیم پهن شده و تمامی هوای داخل آن‌ها تخلیه شود. پرسنل باید در فواصل ایمن قرار گیرند و از قفس‌های تست یا دستگاه‌های محدودکننده استفاده شود تا در صورت ترکیدن شیلنگ، ضربه شلاقی ایجاد نشود.

ثبت سوابق: هر شیلنگ باید دارای یک کد شناسایی منحصربفرد (استنسیل شده روی بدنه یا حک شده روی کوپلینگ) باشد و نتایج تمامی تست‌ها در دفترچه سوابق ثبت گردد.

۳. مراقبت‌های محیطی و انبارداری
1. شستشو: شیلنگ‌ها پس از تماس با مواد آلوده یا گل و لای باید با آب خالص و در صورت نیاز با شوینده‌های ملایم شسته شوند.

2. خشک کردن: هرگز نباید شیلنگ‌ها را برای خشک شدن زیر نور مستقیم خورشید یا روی آسفالت داغ قرار داد. اشعه UV و حرارت تماسی باعث تخریب پلیمرها می‌شود.

3. جبران تاشدگی :(Reloading) شیلنگ‌هایی که روی خودرو حمل می‌شوند باید به صورت دوره‌ای تخلیه و دوباره بارگیری شوند تا محل تاشدگی (Fold) آن‌ها تغییر کند. تاشدگی دائمی در یک نقطه باعث ایجاد ضعف ساختاری در لایه داخلی می‌شود.

فصل هفتم: نوآوری‌های دیجیتال و افق‌های آینده
تکنولوژی شیلنگ‌های آتش‌نشانی در سال‌های ۲۰۲۴ و ۲۰۲۵ وارد فاز جدیدی از هوشمندسازی شده است که هدف آن افزایش آگاهی موقعیتی (Situational Awareness) آتش‌نشانان است.

۱. اینترنت اشیاء (IoT) و شیلنگ‌های هوشمند
نسل جدید شیلنگ‌ها مجهز به حسگرهای داخلی هستند که داده‌های حیاتی را به صورت لحظه‌ای مخابره می‌کنند:
1. مانیتورینگ دبی و فشار: فرمانده عملیات می‌تواند از راه دور مشاهده کند که هر خط لوله چه مقدار آب مصرف می‌کند و آیا نشتی در مسیر وجود دارد یا خیر.

2. سنسورهای حرارتی: شیلنگ‌های هوشمند می‌توانند دمای محیطی که از آن عبور می‌کنند را بسنجند و قبل از رسیدن دما به آستانه تخریب شیلنگ، به اپراتور هشدار دهند.

۲. سیستم‌های ردیابی RFID
استفاده از تگ‌های RFID در کوپلینگ‌ها، مدیریت دارایی را متحول کرده است. با یک اسکن ساده، آتش‌نشان می‌تواند تاریخچه کامل شیلنگ، تاریخ آخرین تست فشار و سوابق تعمیراتی آن را در تبلت خود مشاهده کند. این سیستم‌ها همچنین از گم شدن تجهیزات در عملیات‌های مشترک بزرگ جلوگیری می‌کنند.

۳. نانوتکنولوژی در پوشش‌های محافظ
تحقیقات بر روی پوشش‌های نانو ساختار منجر به تولید شیلنگ‌هایی شده است که در برابر جذب روغن، مواد شیمیایی خورنده و حتی تابش‌های رادیواکتیو مقاوم‌تر هستند. همچنین استفاده از الیاف آرامید (مانند کولار) در ژاکت شیلنگ‌های فشار قوی، باعث کاهش چشمگیر وزن بدون افت استحکام شده است.

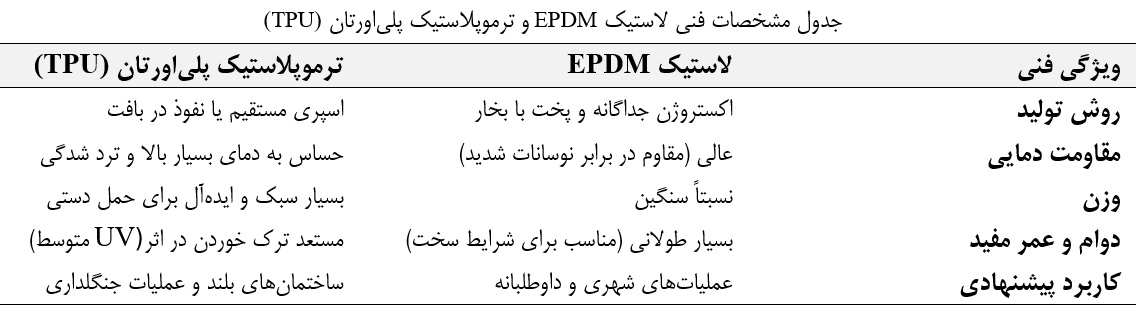

۴. شیلنگ‌های نیمه‌صلب هیبریدی (TPU/EPDM)
محصولات جدید شرکت‌هایی مانند ZYfire با ترکیب مزایای TPU (سبکی) و EPDM (دوام)، شیلنگ‌هایی ساخته‌اند که نه تنها در برابر حرارت فوق‌ العاده مقاوم هستند، بلکه به دلیل ساختار نیمه‌ صلب، در زوایای تند هرگز دچار گره یا انسجام (Kinking) نمی‌شوند.

نتیجه‌ گیری و توصیه‌
شیلنگ آتش‌نشانی به عنوان حلقه اتصال میان منبع آب و کانون حریق، فضایی برای خطا باقی نمی‌گذارد. تحلیل جامع استانداردهای NFPA و EN نشان می‌دهد که صنعت به سمت "دقت عددی" در ابعاد هیدرولیکی و "تاب‌آوری حرارتی" در ساختار مواد حرکت کرده است.

توصیه‌های راهبردی برای سازمان‌های ایمنی
۱. جایگزینی تجهیزات فرسوده: شیلنگ‌های تولید شده قبل از سال ۱۹۸۷ و شیلنگ‌هایی که بیش از ۱۰ سال از عمر آن‌ها می‌گذرد، باید به دلیل تغییر در تکنولوژی ساخت و فرسودگی پنهان پلیمرها، از چرخه عملیاتی خارج شوند.

۲. انطباق با استانداردهای نوین: در هنگام خرید، بر تست‌های مقاومت حرارتی UL 19 (Type 1 یا 2) تأکید شود تا ایمنی آتش‌نشانان در محیط‌های Flashover تضمین گردد.

۳. بهره‌گیری از تکنولوژی RFID: پیاده‌سازی سیستم‌های ردیابی دیجیتال برای مدیریت نگهداری، خطاهای انسانی در بازرسی‌های دوره‌ای را حذف کرده و عمر عملیاتی تجهیزات را بهینه می‌کند.

۴. آموزش مستمر هیدرولیک: با توجه به تغییرات در قطرهای داخلی نامی و واقعی در استانداردهای ۲۰۲۴، بازنگری در جداول محاسباتی افت فشار و آموزش اپراتورهای پمپ برای درک تفاوت‌های جریان در شیلنگ‌های نسل جدید ضروری است.

در نهایت، شیلنگ‌های آتش‌نشانی از ابزارهای مکانیکی ساده به سیستم‌های "سایبر-فیزیکی" تبدیل شده‌اند که هوشمندی آن‌ها می‌تواند جان انسان‌ها را در ثانیه‌های طلایی عملیات نجات دهد. سرمایه‌گذاری در این تجهیزات، سرمایه‌گذاری در امنیت پایدار زیرساخت‌های شهری و صنعتی است.
